Поставка оборудования
В рамках реализации проекта система, как правило, оснащается следующим оборудованием:
Шкаф управления АСУ ТП (ШУ АСУ ТП)
Выполняет функцию сбора и обработки технологических параметров, управления и питания механизмов и сопутствующего оборудования. Включает в себя программируемый логический контроллер (ПЛК), релейные, интерфейсные и коммуникационные модули, силовое оборудование, блоки питания и клеммные сборки для внешних подключений.
Стойка серверного оборудования (ССО)
Выполняет функцию сбора и архивирования обработанных данных от ПЛК, обеспечивает бесперебойную работу оборудования (в том числе и периферийного), а также сетевое взаимодействие с рабочим местом оператора и локальными вычислительными системами (ЛВС). Включает в себя Сервер сбора и хранения данных, источники бесперебойного питания с дополнительными батарейными модулями, KVM-консоль и адаптер, а также сетевое оборудование.

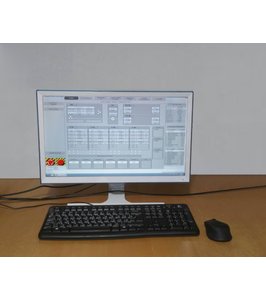

Автоматизированное рабочее место оператора (АРМ)
Выполняет функцию отображения технологических параметров, состояния оборудования и управления исполнительными механизмами оператором либо другим оперативным персоналом, имеющим соответствующие допуски. Предоставляет возможность просмотра исторических архивов, изменение управляющих параметров и штатного либо аварийного останова. Включает в себя системный блок в промышленном исполнении, монитор оператора и периферийные устройства.
Пульт аварийной остановки (ПАО)
Выполняет функцию аварийного и штатного останова оборудования, индикации аварийных состояний, отобра- жения технологических параметров. Представляет собой настольный корпус с кнопками, лампами и сенсорной панелью. Необходим для выполнения требований СП 156.13130.2014 пункт 8.26.
